土工格室應用于橋臺背后填筑施工操作要點

　　(1)整平下承層。機械整平人工配合,專人指揮,以免出錯。

　　(2)鉆眼錨固施工。依據圖紙,計算各層的設計高度、長度、寬度,測出土工格室第一層高度(以下各層同第一層)并進行鉆眼放樣。鉆機選用BTGJD2型沖擊旋轉鉆機,施工時利用沖擊器的沖擊力將鉆頭打入臺背,形成深約100cm的孔眼,然后用<20鋼筋插入孔眼中,安好卡子,對好插銷,進行錨固。每個插銷可設2個孔,2個孔眼必須對稱,便于錨固。

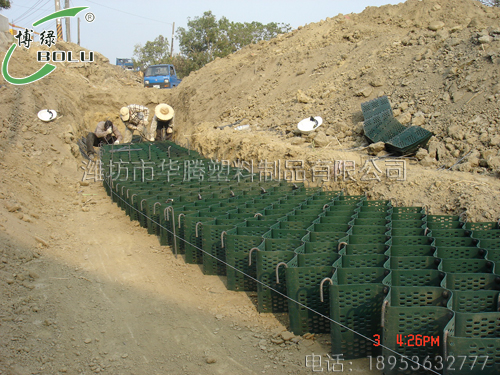

　　(3)張拉土工格室且設立錨固鋼筋。張拉前應插入錨固鋼筋,并用錨固鋼筋鎖緊固定土工格室,使其全面鋪開。連接土工格室四周采用鋼釬或錨固鋼筋,與橋臺和側墻連接處采用膨脹螺栓連接;然后調整使插銷對眼,與張拉可同時進行。

　　(4)對接插銷?？v橫向相臨土工格室板塊采用合頁式插銷整體連接,其連接件為專利產品。

　　(5)攤鋪各層土工格室完畢后應當在其孔眼內填塞砂、石料,以達到鎖定及加筋補強作用。首先對鋪筑地面進行平整,并形成縱橫向坡度。填筑時,每層必須分層填筑,每層需鋪厚度不大于30cm,但不宜小于20cm。與路基填料結合處應挖土質臺階,不能用大型壓路機碾壓,應采用小型手推振動夯、手推振動壓路機或重型蛙式打夯機,以確保臺背填料的壓實度,錐坡內填料壓實度不小于90%,路面底基層以下2m不小于95%。

　　(6)土工格室的縱向鋪設上長下短,可采用緩于或等于1∶1的坡度自上而下逐層縮短縱向鋪設長度,最下一層的鋪設長度應小于最小縱向鋪設長度Lmin。
